1323

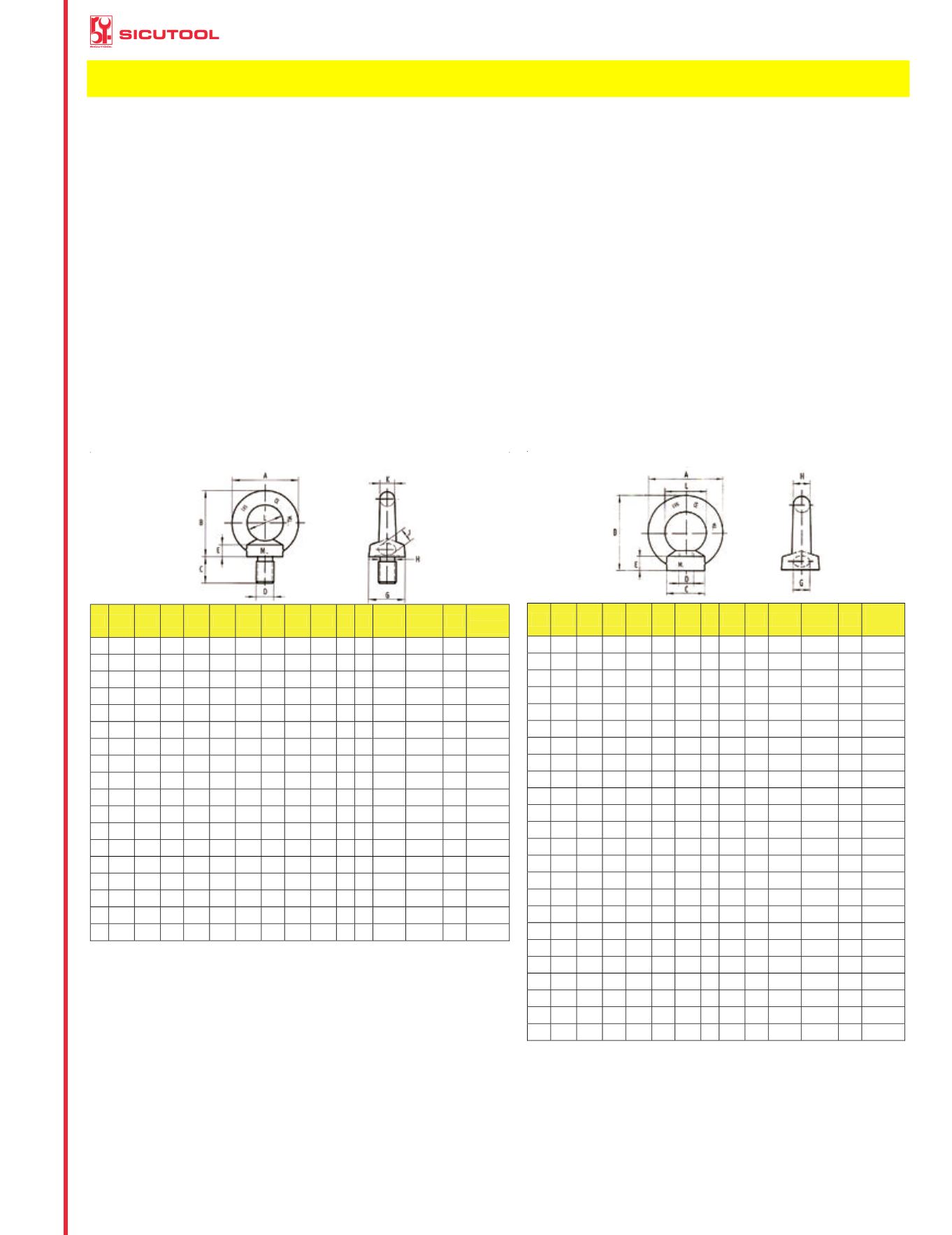

GOLFARI MASCHI Art. 2159T - 2160 - 2160F

GOLFARI FEMMINA Art. 2160T - 2161 - 2161F

Tabella N. 13/e

ISTRUZIONI

PER

IL CORRETTO UTILIZZO DEI GOLFARI MASCHI

E

FEMMINA

Prima di operare il sollevamento verificare che i golfari siano avvitati completamente in modo da portarli a diretto contatto con la

superficie del corpo da sollevare. I carichi indicati in tabella devono essere applicati in modo stabile affinché i valori riportati siano validi.

Nel caso in cui i golfari vengano sottoposti a sollecitazioni di tipo dinamico i valori dei carichi di lavoro (WLL) riportati in tabella non sono

applicabili. Le portate indicate in tabella valgono pur utilizzo con tiro diritto a 90° od inclinato a 45°, con l’ utilizzo di due golfari. Non

utilizzare angoli di inclinazione superiori a 45° o tiri laterali. Non utilizzare pezzi che presentino segni evidenti di usura, deformazioni o

cricche. Controllare attentamente il prodotto prima di ogni utilizzo. L’ utilizzo con temperature inferiori a –10°C e superiori a + 80° C può

risultare compromesso. Ogni modifica, trattamento o lavorazione successiva alla vendita esonerano Sicutool da ogni responsabilità. Le

misure sono espresse in millimetri (mm).

LEGENDA

WLL

=

(working load limit)

carico di lavoro massimo in tons

WLL*

: (

working load limit)

carico di lavoro massimo in tons per tiro a 45°

BL

= coefficiente di sicurezza; il valore del BL è soltanto un’ indicazione per la sicurezza del prodotto. I carichi (WLL) indicati in tabella

non devono essere mai superati in alcun caso.

P:

passo filetto;

PF:

passo fine

GOLFARI MASCHI ART. 2159T - 2160 - 2160F

D P PF A B C E G H K J L WLL WLL* BL Peso

Cad. g

6 1 -

36 36 13 6 20 4,6 8 10 20

0,075 0,05 6

56

8 1,25 -

36 36 13 6 20 6 8 10 20

0,14 0,10 6

58

10 1,5 -

45 45 17 8 25 7,7 10 12 25

0,23 0,17 6

108

12 1,75 1,25

54 53 20,5 10 30 9,4 12 14 30

0,34 0,24 6

177

14 2 1,5

63 62 27 12 35 11,3 14 16 35

0,50 0,35 6

289

16 2 1,5

63 62 27 12 35 13 14 16 35

0,70 0,50 6

314

18 2,5 1,5

72 71 30 14 40 15 16 19 40

0,93 0,65 6

420

20 2,5 1,5

72 71 30 14 40 16,5 16 19 40

1,20 0,86 6

430

22 2,5 1,5

81 80,5 35 14 45 18,5 18 21 45

1,45 1 6

610

24 3 2

90 90 36 18 50 19,6 20 24 50

1,80 1.29 6

884

27 3 2

96 97 39 19.5 55 22,6 21,5 25 53

2,70 1,80 6

1154

30 3,5 2

108 109 45 22 65 25 24 28 60

3,20 2,30 6

1595

33 3,5 2

108 109 45 22 65 28 24 28 60

4,30 2,80 6

1620

36 4 3

126 128 54 26 75 30,3 28 32 70

4,60 3,30 6

2593

39 4 3

144 147 63 30 85 33,3 32 38 80

5 3,50 6

2618

42 4,5 3

144 147 63 30 85 35,6 32 38 80

6,30 4,50 6

3900

45 4,5 3

166 168 68 35 100 38,6 38 46 90

7,60 5 6

6060

48 5 3

166 168 68 35 100 41 38 46 90

8,60 6,10 6

6115

GOLFARI FEMMINA ART. 2160T - 2161 - 2161F

D P PF A B C E G H L WLL WLL* BL Peso

Cad. g

6 1

-

36 36 20 8,5 10 8 20

0,075 0,05 6

48

8 1,25

-

36 36 20 8,5 10 8 20

0,14 0,10 6

50

10 1,5

-

45 45 25 10 12 10 25

0,23 0,17 6

90

12 1,75 1,25

54 53 30 11 14 12 30

0,34 0,24 6

160

14 2 1,5

63 62 35 13 16 14 35

0,50 0,35 6

240

16 2 1,5

63 62 35 13 16 14 35

0,70 0,50 6

240

18 2,5 1,5

72 71 40 16 19 16 40

0,93 0,65 6

360

20 2,5 1,5

72 71 40 16 19 16 40

1,20 0,86 6

360

22 2,5 1,5

81 80,5 45 18 21 18 45

1,45 1 6

720

24 3 2

90 90 50 20 24 20 50

1,80 1.29 6

720

27 3 2

96 97 55 21,5 25 21,5 53

2,70 1,85 6

1000

30 3,5 2

108 109 65 24 28 24 60

3,20 2,30 6

1320

33 3,5 2

108 109 65 24 28 24 60

4,30 2,80 6

1320

36 4 3

126 128 75 28 32 28 70

4,60 3,30 6

2100

39 4 3

144 147 85 32 38 32 80

5 3,50 6

3100

42 4,5 3

144 147 85 32 38 32 80

6,30 4,50 6

3150

45 4,5 3

166 168 100 38 46 38 90

7,60 5 6

5020

48 5 3

166 168 100 38 46 38 90

8,60 6,10 6

5100

52 5 3

184 187 110 42 50 42 100

9,80 6,50 6

6690

56 5,5 4

184 187 110 42 50 42 100

11,50 8,20 6

6750

64 6 4

206 208 120 48 58 48 110

16 11 6

9300

72 6 4

260 260 150 60 72 60 140

20 14 6

18500

80 6 4

296 296 170 70 80 68 160

28 20 6

27300

100 6 4

330 330 190 80 88 75 180

40 29 6

36400
