1331

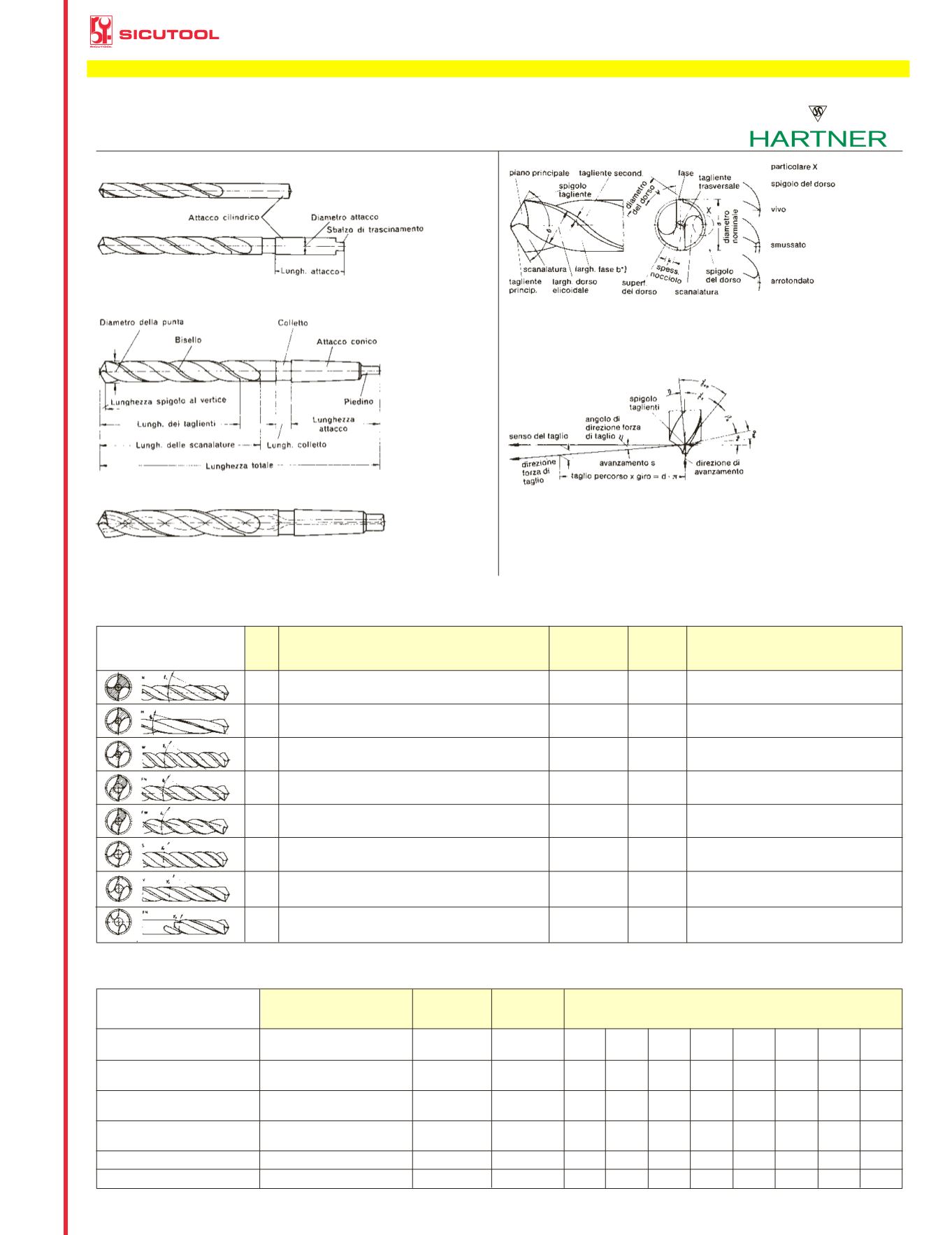

PUNTE ELICOIDALI - CARATTERISTICHE ED ELEMENTI COSTRUTTIVI

Tabella N. 23

*)

La larghezza della fase b, secondo le norme di taglio con asportazione di truciolo, è proporzionale alla larghezza

del dorso della punta e viene indicata con b

f n

,ved. DIN 6581.

Nomenclatura conforme DIN 1412

Tipi, impieghi, caratteristiche costruttive

Analisi orientativi sui tipi d’acciaio

Punte elicoidale con attacco cilindrico

Vertice

Gli angoli dei taglienti

Come punto di riferimento è stato scelto il piano dei taglienti.

x Angolo di spoglia infenriore nominale (Alpha)

x Angolo di spoglia superiore nominale (Gamma)

x e Angolo di spoglia inferiore effettivo

x e Angolo di spoglia superiore effettivo

x Angolo di taglio inferiore (Beta)

Angolo di direzione della forza di taglio (Eta)

La misurazione degli angolo (= angolo di spoglia inferiore nominale),

(= angolo di taglio inferiore) e (angolo di spoglia superiore), si effettua sul piano del cuneo. Per

dettagli ved. DIN 6581, concetti della tecnica di asportazione del truciolo e geometria dei taglienti

degli utensili.

= Angolo del vertice (sigma)

= Angolo del tagliente traversale (Psi)

Punte elicoidali con attacco Cono Morse

Punte con canali di lubrificazione

Estratto da DIN 1412, edito il 12/66

Denominazione

Materiale Denom.

Analisi orientative (valori medi) in %

acciaio

N.

USA

C Si

Mn Cr

Mo V W Co

HSS

S-6-5-2

1.3343

M 2

0,88 0,4 0,4 4,15 3,95 1,85 6,35 -

(DMO5)

HSS-E

S-6-5-2-5

1.3243

M 35

0,92 0,4 0,4 4,15 4,95 1,85 6,35 4,75

(EMO5CO5)

HSS-E

S-12-1-4-5

1.3202

-

1,37 0,4 0,4 4,15 0,85 3,75 12,0 4,75

(EV4CO)

HSS-E

S-10-4-3-10

1.3207

-

1,27 0,4 0,4 4,15 3,75 3,25 10,2 10,5

(EW9CO10)

WS

115CrV3

1.2210

-

1,15 0,2 0,3 0,7 -

0,1 -

-

Mat. per il codolo

C60

1.0601

-

0,6 0,3 0,8 -

-

-

-

-

Tipo Impiego

Angolo di

Angolo Tipo di

spoglia sup. del vert. affilatura

N per materiali a truciolabilità normale

20° - 30°

118°

normale

(p. es. acciaio, ghisa, ghisa grigia)

H per materiali duri, a trucioli corti

12° - 16°

118°

normale

(p. es. ottone, bronzo, elektron)

W per materiali teneri, a trucioli lunghi

35° - 40°

130°

normale

(p. es. alluminio, leghe d’alluminio, rame)

118°

FN per materiali a truciolatura normale da

35°

130°

normale, tagliente traversale

sottoporre a perforazioni molto profonde

assottigliato

FW per materiali teneri a trucioli lunghi da

35° - 40°

130°

idem

sottoporre a perforazioni molto profonde

S per materiali di difficile truciolatura (p. es.

20°-30°

130°

idem

acciaio INOX ed acciai resistenti al calore)

V per materiali duri e di difficile truciolabilità

35°

130°

idem

(p. es. acciai per molle)

EN per materiali a truciolabilità normale da sotto-

20° - 30°

130°

idem

porre a perforazioni estremamente corte
